NGFF M.2的各种接口,M.2 Key的固态PCI-E网卡问题等APCI0143插座

今天拆了一台奇怪的笔记本电脑,没有牌子和配置信息,里面有一个类似M.2 NGFF的插槽,以为是接固态硬盘的,可是买了一块紫光的NVME M2固态硬盘,到货发现接口不对,插不进去。
LOTES NGFF M.2插槽 E KEY直立式 高5.3H SSD固态硬盘座 APCI0143

后来搜了一下这M2接口,学问不少,我这块LOTES APCI0143-P001A插座上是M.2 E KEY接口,而一般的固态硬盘是B-KEY ,M-KEY。

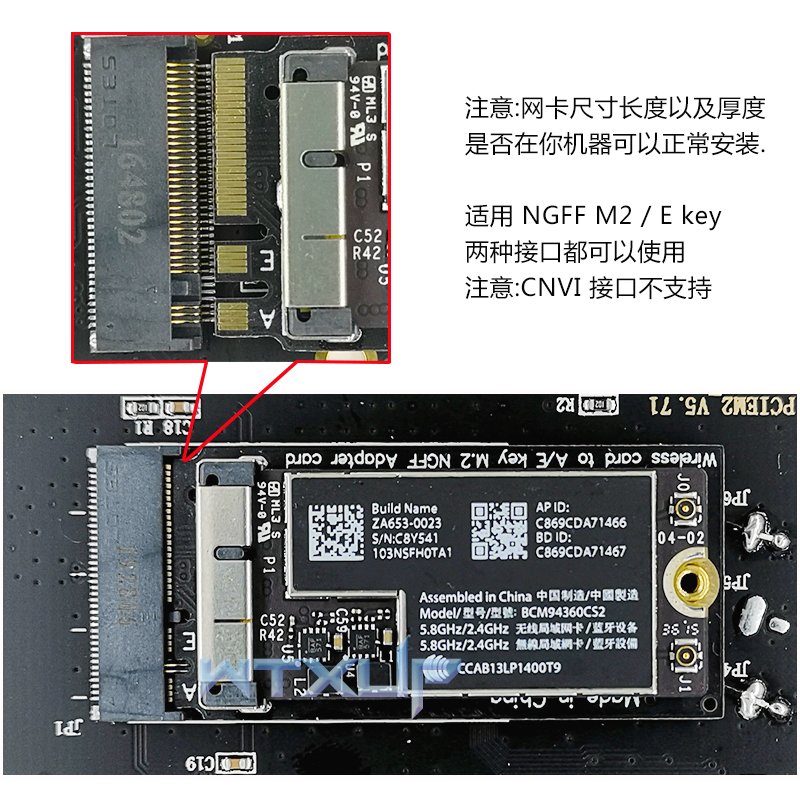

M2无线网卡
叫啥不重要,咱只要会用就行了,最简单的是按缺口,什么左右,占5个或6个金手指就不用太深究了,翻过来左右就对换了。。。。
长的是NGFF M.2 2280,短的是2242。

2个缺口的固态硬盘,兼容性好,但走的协议不同,根据情况不同,可能走SATA,也可能NVME,速度较慢。

1个缺口的固态硬盘,走NVME,速度较快,老电脑可能有的用不了。。。
NGFF固态硬盘接口NVME,SATA通道

M.2 Key典型应用:

A Key:主要应用于无线连接,如WiFi,蓝牙,NFC,Wigig。卡的类型包括1630,2230和3030。

B Key:主要应用于WWAN,GNSS,SSD。卡的类型包括3042,2230,2242,2260,2280和22110。

E Key:主要应用于无线连接,如WiFi,蓝牙,NFC,GNSS。卡的类型包括1630,2230和3030。

M Key:主要应用于支持PCIe或SATA协议的主机界面,通常为SSD。

我这个M2接口是E KEY,搜了半天只有乐扩的SATA转接卡,但笔记本里又用不上,看来上固态无望了,估计是接4G网卡用的。。。
